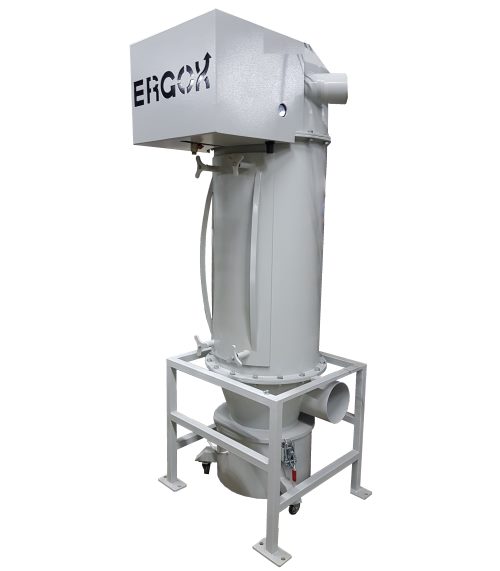

FILTERSYSTEM MIT 1 PATRONENFILTER

  • Hochbelastbares industrielles Patronenfiltersystem (mit Polyesterpatrone).
  • Vollautomatisches Reinigungssystem mit Reverse Pulse Jet Technologie für ein wartungsfreies System.
  • Die Filterleistung wird automatisch von der Hauptsteuerplatine gesteuert.
  • Komplett mit 80-Liter-Staubbehälter



ART. NR. Filterfläche, Polyester, m² Fassungsvermögen des Staubbehälters, L Max. Luftdurchsatz, m³/h Max. Unterdruck, mbar* Gewicht, kg Abmessungen, HxBxD, cm
SEP020 20 80 1000  -250 270 245x75x91.5

* Filtersysteme mit höherem Unterdruck auf Anfrage

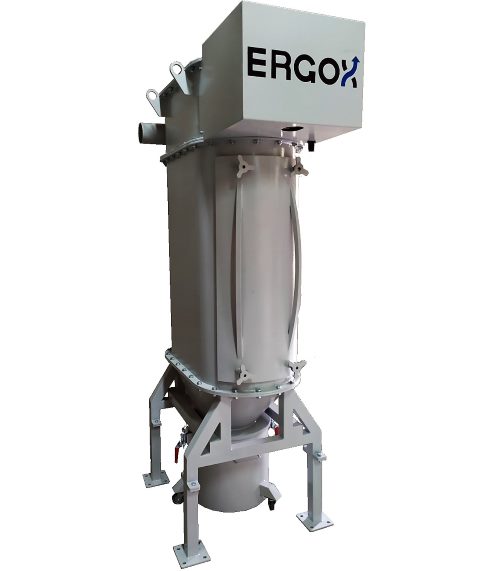

FILTERSYSTEM MIT 2 PATRONENFILTERN

  • Hochbelastbares industrielles Patronenfiltersystem (mit Polyesterpatrone).
  • Vollautomatisches Reinigungssystem mit Reverse Pulse Jet Technologie für ein wartungsfreies System.
  • Die Filterleistung wird automatisch von der Hauptsteuerplatine gesteuert.
  • Komplett mit 80-Liter-Staubbehälter
ART. NR. Filterfläche, Polyester, m² Fassungsvermögen des Staubbehälters, L Max. Luftdurchsatz, m³/h Max. Unterdruck, mbar* Gewicht, kg Abmessungen, HxBxD, cm
SEP040 40 80 2000  -250 375 251x90x145

* Filtersysteme mit höherem Unterdruck auf Anfrage

FILTER SYSTEM WITH 4 CARTRIDGE FILTERS

  • Hochbelastbares industrielles Patronenfiltersystem (mit Polyesterpatrone).
  • Vollautomatisches Reinigungssystem mit Reverse Pulse Jet Technologie für ein wartungsfreies System.
  • Die Filterleistung wird automatisch von der Hauptsteuerplatine gesteuert.
  • Komplett mit 80-Liter-Staubbehälter
ART. NR. Filterfläche, Polyester, m² Fassungsvermögen des Staubbehälters, L Max. Luftdurchsatz, m³/h Max. Unterdruck, mbar* Gewicht, kg Abmessungen, HxBxD, cm
SEP080 80 80 4000  -250 450 268,5×134,5×153

*Filter systems with higher negative pressure upon request

FILTERSYSTEM MIT 6 PATRONENFILTERN

  • Hochbelastbares industrielles Patronenfiltersystem (mit Polyesterpatrone).
  • Vollautomatisches Reinigungssystem mit Reverse Pulse Jet Technologie für ein wartungsfreies System.
  • Die Filterleistung wird automatisch von der Hauptsteuerplatine gesteuert.
  • Komplett mit 80-Liter-Staubbehälter
ART. NR. Filterfläche, Polyester, m² Fassungsvermögen des Staubbehälters, L Max. Luftdurchsatz, m³/h Max. Unterdruck, mbar* Gewicht, kg Abmessungen, HxBxD, cm
SEP120 120 80 6000  -250 540 268,5×167,5×188

* Filtersysteme mit höherem Unterdruck auf Anfrage

ZYKLONVORABSCHEIDER

  • Vorabscheider zur Verwendung in Kombination mit dem ERGOX-Patronenfiltersystem.
  • Kein Filter im Inneren, wartungsfrei.
  • Der Vorabscheider entlastet den Patronenfilter, eine Kombination aus beiden bietet ein völlig wartungsfreies System.
  • Der Vorabscheider ist für einen 80-Liter-Staubbehälter vorgesehen, der einmal nach ca. 2000 gereinigten Autos geleert werden muss.
  • Die Standardausführung hat 1 Eingang (am Mittelteil) und 1 Ausgang (am Kopfstück).
  • Die Vorabscheider sind aus pulverbeschichtetem Stahl (nur für den Innenbereich) und aus Edelstahl (für den Außen- und Innenbereich) erhältlich.



Material Stahl, pulverbeschichtet in RAL7035 Edelstahl Stahl, pulverbeschichtet in RAL7035 Edelstahl
ART. NR. VOW190 VOR190 VOW240 VOR240
Durchmesser innen/außen, mm 102/200 102/250
Fassungsvermögen des Staubbehälters, L 80 80
Max. Luftstrom, m³/h 1900 3500
Gewicht, kg 185 260
Abmessungen, HxBxD, cm 287×111,5×111,5 287x125x125
ANPASSUNGEN AM ZYKLONVORABSCHEIDER

In einigen besonderen Fällen können die folgenden Anpassungen an der Standardausführung des Vorabscheiders vorgenommen werden:

ART. NR. Beschreibung
VOW190M Reduzierte mittlere Gehäusehöhe für VOW190 (H=50cm anstelle von 100cm in der Standardausführung)
VOR190M
VOW240M Reduzierte mittlere Gehäusehöhe für VOW190 (H=50cm anstelle von 100cm in der Standardausführung)
VOR240M Reduzierte mittlere Gehäusehöhe für VOW190 (H=50cm anstelle von 100cm in der Standardausführung)
VOW190H Ausgang am Kopfteil oben statt seitlich, für VOW190
VOR190H Ausgang am Kopfteil oben statt seitlich, für VOR190
VOW240H Ausgang am Kopfteil oben statt seitlich, für VOW240
VOR240H Ausgang am Kopfteil oben statt seitlich, für VOR240

Es kann ein zusätzlicher Gehäusering verwendet werden der es ermöglicht, dem Standard-Zyklonvorabscheider einen zusätzlichen Eingang hinzuzufügen, falls erforderlich. Dadurch lässt sich das System leicht an unterschiedliche Bauvarianten anpassen.

ART. NR. Beschreibung Durchmesser der Eingangsöffnung(en), mm Ringhöhe, cm Gewicht, kg

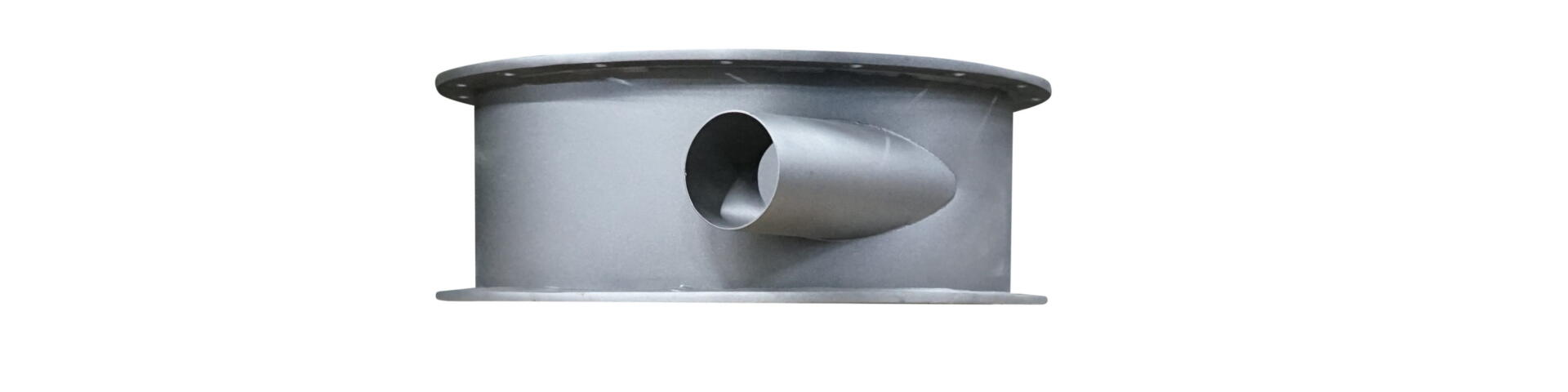

VOW190R1 Zusätzlicher Ring mit 1 Einlass für VOW190 102 22,5 17
VOR190R1 Zusätzlicher Ring mit 1 Einlass für VOR190 17
VOW240R1 Zusätzlicher Ring mit 1 Einlass für VOW240 24
VOR240R1 Zusätzlicher Ring mit 1 Einlass für VOR240 24

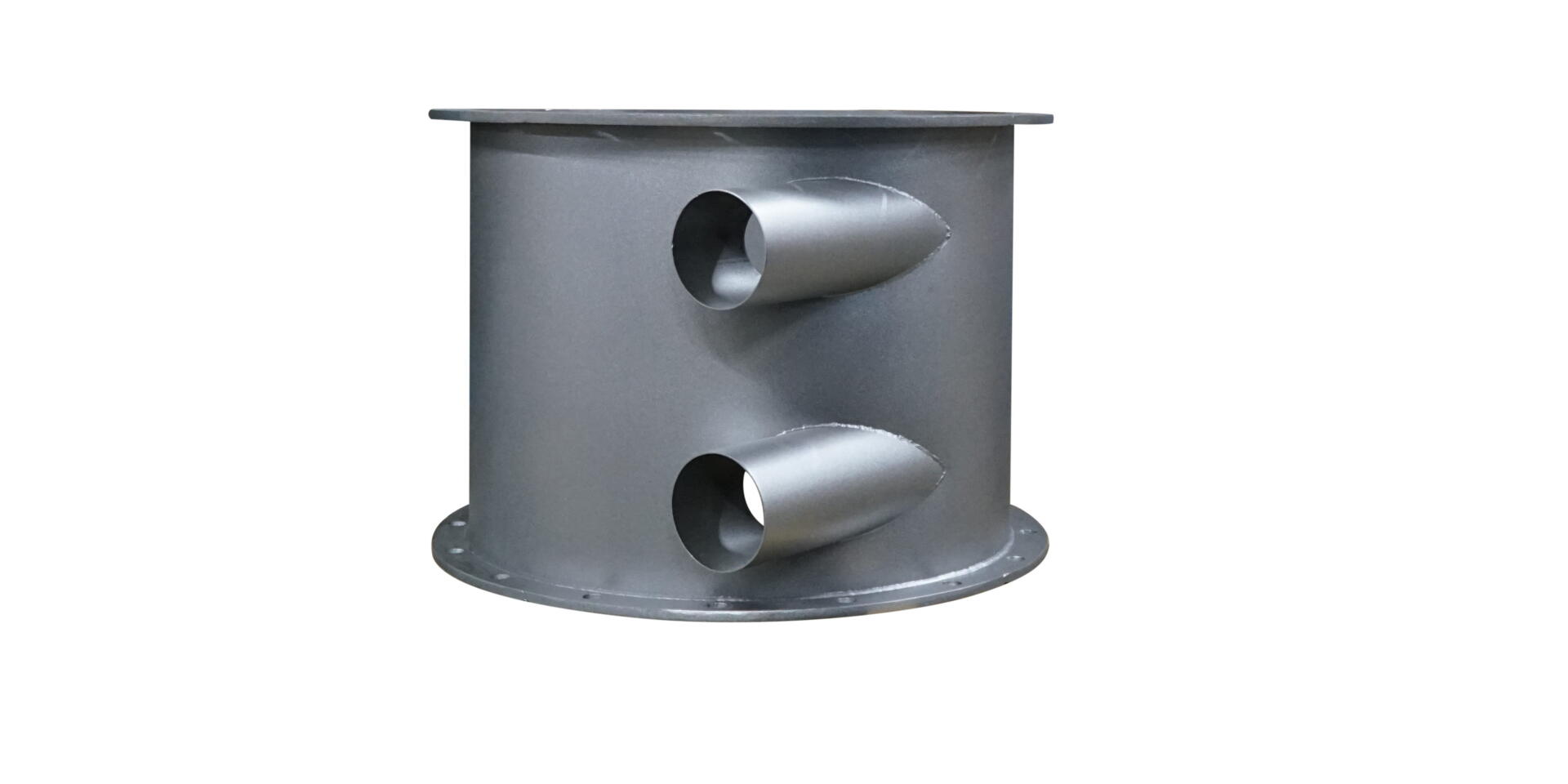

VOW190R2 Zusätzlicher Ring mit 2 Einlässen für VOW190 102 / 102 44 23
VOR190R2 Zusätzlicher Ring mit 2 Einlässen für VOR190 23
VOW240R2 Zusätzlicher Ring mit 2 Einlässen für VOW240 32
VOR240R2 Zusätzlicher Ring mit 2 Einlässen für VOR240 32

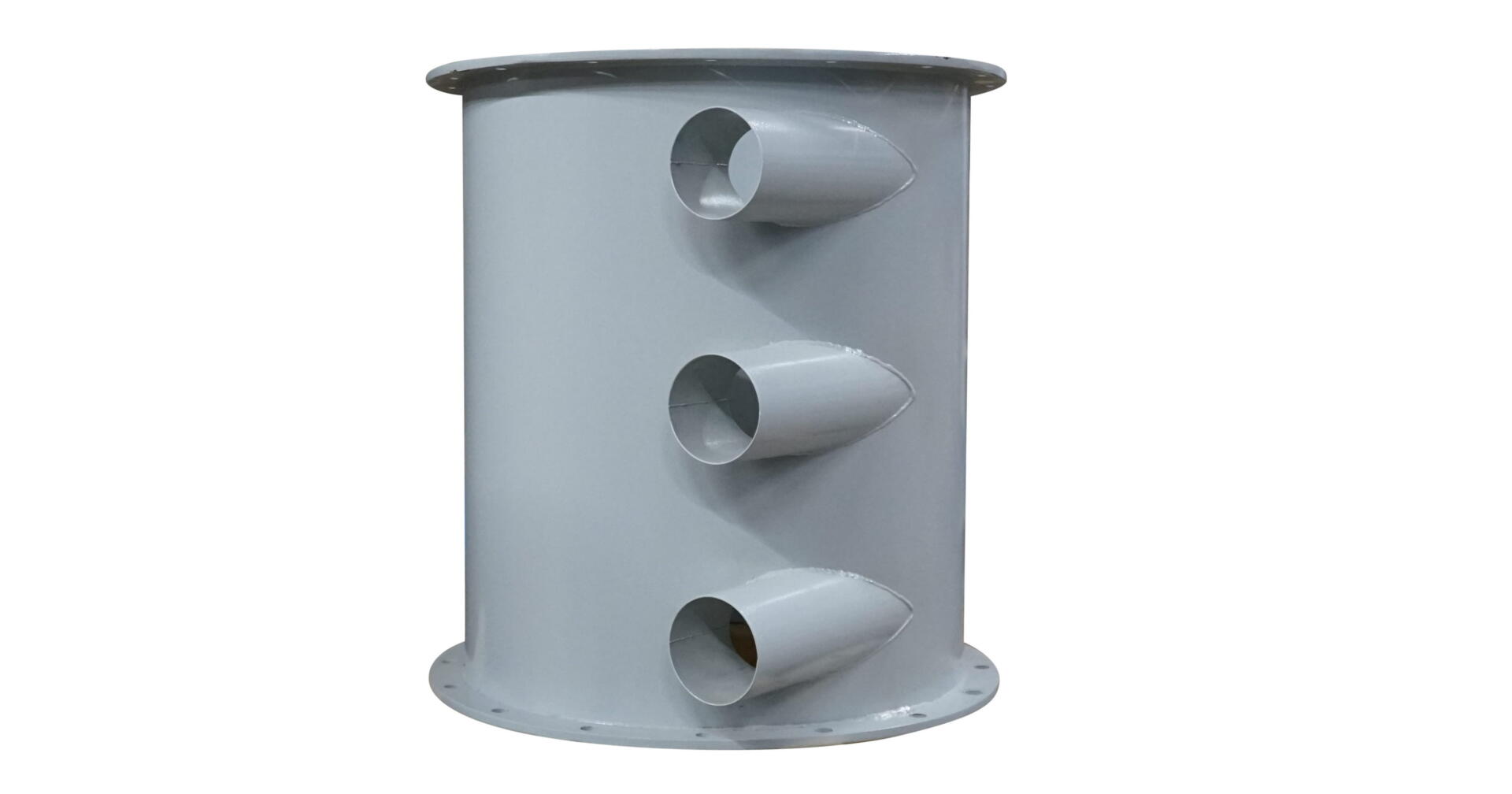

VOW190R3 Zusätzlicher Ring mit 3 Einlässen für VOW190 102 / 102 / 102 66 30
VOR190R3 Zusätzlicher Ring mit 3 Einlässen für VOR190 30
VOW240R3 Zusätzlicher Ring mit 3 Einlässen für VOW240 42
VOR240R3 Zusätzlicher Ring mit 3 Einlässen für VOR240 42
