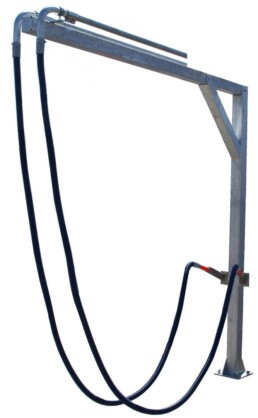

STANDARD SÄULENSYSTEM

Freistehendes Säulensystem zur Unterstützung von Rohrleitungen. Ideal, wenn kein Dach oder keine Wand zur Verfügung steht.
Es ist eine kosteneffiziente, moderne Lösung für eigenständige Systeme.

Standardmäßig geliefert:

  • inkl. Dübelsatz M16 und Befestigungsmittel
  • ohne Rohrleitungen, Schläuche und Schlauchhalter (separat erhältlich)



ART. NR. Material/Ausführung/Farbe Gewicht, kg Abmessungen, LxH, cm
PHS033 Stahl, verzinkt + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002* 96 300×300

* Andere Farben auf Anfrage.

GEBOGENES SÄULENSYSTEM

Freistehendes Säulensystem zur Unterstützung von Rohrleitungen. Trendiges und modernes Designsystem mit der Möglichkeit der Nutzung von Schiebedächern.

Standardmäßig geliefert:

  • inkl. Dübelsatz M20 und Befestigungsmittel
  • ohne Rohrleitungen, Schläuche, Schlauchhalter und Schiebedächer (separat erhältlich)



ART. NR. Material/Ausführung/Farbe Gewicht, kg Abmessungen, LxH, cm
PHS450 Stahl, verzinkt + epoxidharzbeschichtet in ERGOX ECL001 oder ECL002* 240 425×450

* Andere Farben auf Anfrage..

Es wird empfohlen, Schiebedächer in Kombination mit gebogenen Säulen zu verwenden. Diese Kombination ist ein Blickfang in der modernen Autowaschanlage.
Schiebedächer bestehen aus robustem, aber leichtem Material, das bis zu 70 % des Sonnenlichts abhält.
Erhältlich in Standardgröße (der Abstand zwischen den Säulen muss 400cm betragen) und in 2 Farben.
Standardmäßig geliefert inkl. elastischer Schnurfixierer

ART. NR. Farbe Material Gewicht, kg Abmessungen, BxL, cm
SUN00B blau PVC-Netz 280g 5 380×420
SUN00R rot

SÄULENSYSTEM in T-FORM

Freistehendes Säulensystem zur Unterstützung von Rohrleitungen. Perfekt, wenn die Autos auf beiden Seiten der Säulenreihe geparkt werden können.

Standardmäßig geliefert:

  • inkl. Dübelsatz M16 und Befestigungsmittel
  • ohne Rohrleitungen, Schläuche und Schlauchhalter (separat erhältlich)
ART. NR. Material/Ausführung/Farbe Gewicht, kg Abmessungen, LxH, cm
PHS600 Stahl, verzinkt + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002* 151 600×300

* Andere Farben auf Anfrage.

GELÄNDERROHR FÜR SÄULENSYSTEME

Starkes dickwandiges Rohr, das als dekoratives Brüstungsgeländer zwischen den Säulen verwendet werden kann (Typ Standard, gebogen, T-Form). Normalerweise werden zwei Geländerrohre zwischen jeweils zwei Säulen in zwei verschiedenen Höhen über dem Boden angebracht.

Sie werden häufig an Orten installiert, an denen der Durchgang von Personen zwischen den Pfeilern verhindert werden soll.

ART. NR. Durchmesser, mm Wandstärke, mm Länge, cm Gewicht, kg Material/Ausführung/Farbe
PPZ051 51 3,5 400 18,5 Stahl, verzinkt + Epoxid-Spritzlackierung in ECL001

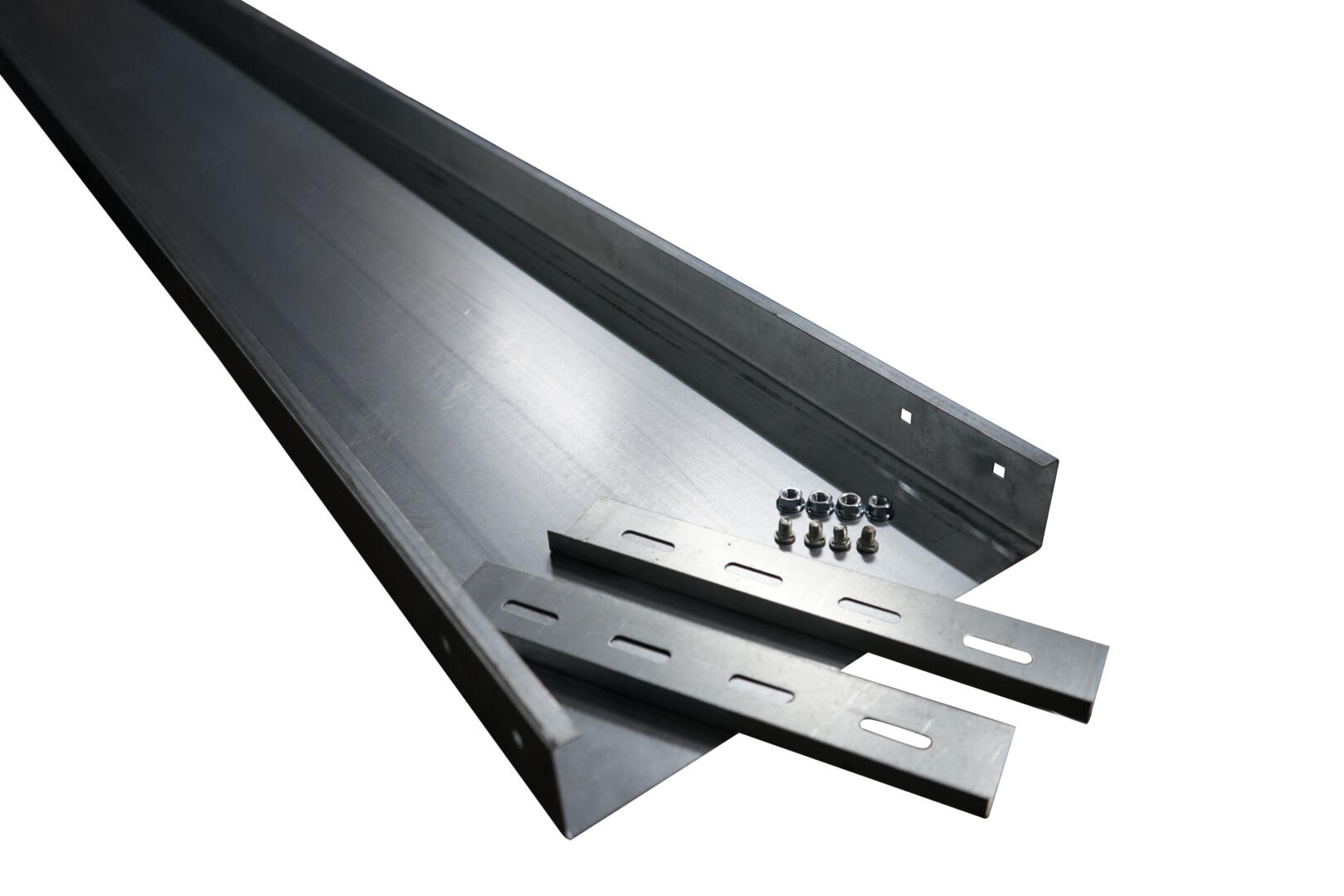

ROHR- UND KABELRINNENTRÄGERSYSTEM

Trägersystem zur Verwendung in Innenräumen im Falle einer Dach-/Deckenmontage.
Berechnet pro Meter auf der Grundlage der Zeichnung des Standortes.

Standardmäßig geliefert:

  • inkl. Rinnenmuffen und Verbindungselemente
  • exkl. Rinnenhalterungen
ART. NR. Beschreibung Tablettgröße, BxHxL, cm Material/Ausführung/Farbe
CAT300 Rohr-/Kabelrinne, inkl. Muffen und Befestigungen 30x6x300 Stahl, verzinkt
CAT300E Stahl, verzinkt + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002

Für die korrekte Aufhängung von Rohr-/Kabelrinnen an der Decke/am Dach wird empfohlen, die Rinnenträgerbügel auf jeweils 2-2,5 m der Rinnenträgerlinie zu verwenden. Die Halterungen sind separat erhältlich:

ART. NR. Beschreibung Material/Ausführung/Farbe
CAT300CB Kabelrinnenträger für Deckenmontage, inkl. Befestigungsmaterial und Gewindestangen Stahl, verzinkt
CAT300ECB Stahl, verzinkt + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002

HÄNGEKONSTRUKTION FÜR WANDMONTAGE

Trägersystem für Rohrleitungen und Kabel zur Verwendung im Innenbereich bei Wandmontage.
Berechnet pro Meter auf der Grundlage der Zeichnung des Standortes gefertigt.

Standardmäßig geliefert:

  • inkl. Muffen, Befestigungselemente und Tragseil
ART. NR. Material/Ausführung/Farbe
SCW000 Stahl, epoxidharzspritzlackiert / pulverbeschichtet in ERGOX ECL001 oder ECL002*

* Andere Farben auf Anfrage.

BRÜSTUNG

Trägersystem für Saugerhalterung und anderes Zubehör (Teppichklammern, Abfalleimer usw.).
Berechnet pro Meter auf der Grundlage der Zeichnung des Standortes gefertigt.

Standardmäßig geliefert:

  • inkl. Befestigungselemente und Halterungen für die Wandmontage (ein Satz für je 4-6m, je nach Bauzeichnung des Standortes)
ART. NR. Abmessungen, mm Anwendung Material/Ausführung/Farbe
PAR150

150x50x3

L=Sonderanfertigung

 Innenbereich Stahl + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002*
PAR150Z innen/außen Stahl + verzinkt + epoxidharzlackiert in ERGOX ECL001 oder ECL002*
PAR150S innen/außen Edelstahl AISI 304

Die serienmäßig mit der Brüstung gelieferte Konsole dient dazu, die Teile der Brüstung in einer Linie miteinander zu verbinden UND die Brüstung an der bestehenden Wand oder am Brüstungsfuß zu befestigen (siehe unten).

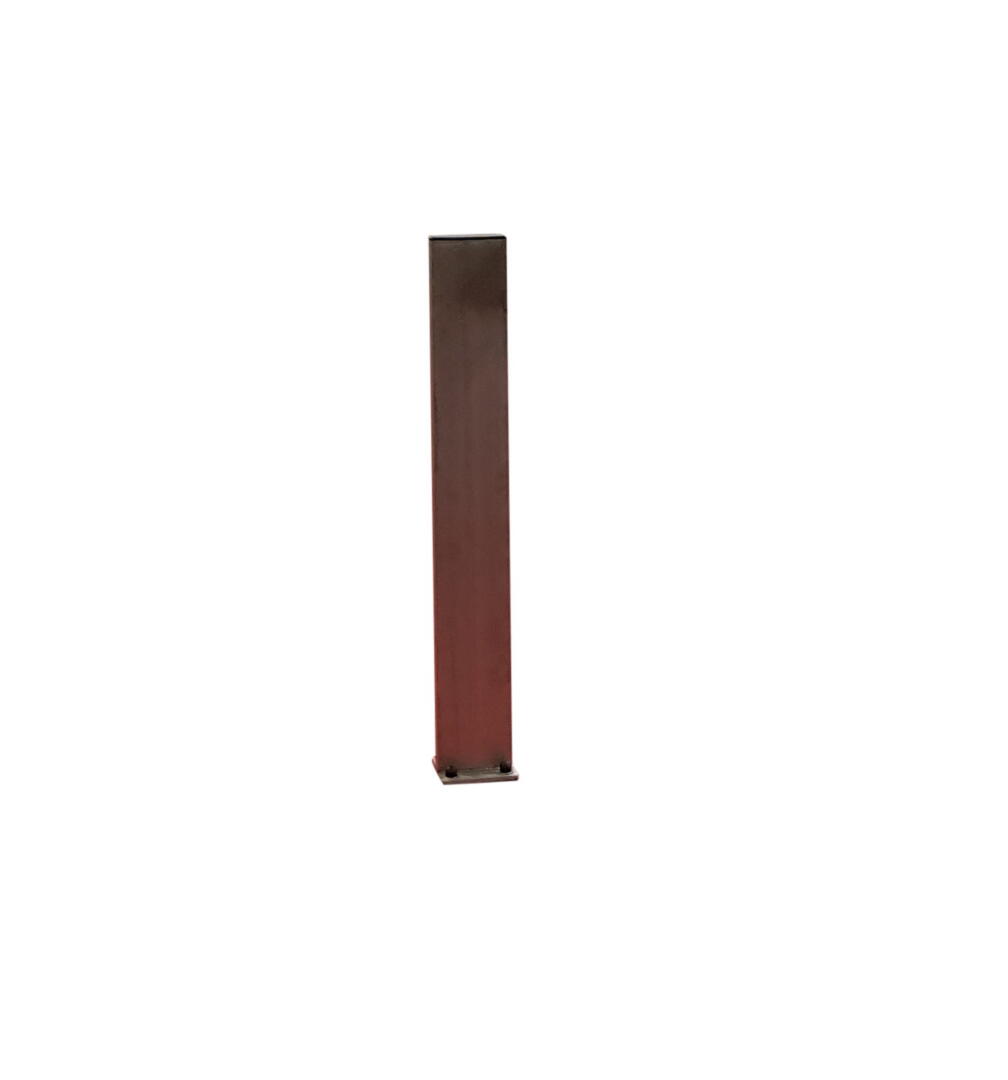

Wenn es keine Möglichkeit gibt die Brüstung an einer bestehenden Wand/Struktur zu befestigen, kann sie auch als eigenständige Konstruktion installiert werden. In diesem Fall muss alle 4-6 m der Brüstungslinie ein Brüstungsfuß für die Bodenbefestigung vorgesehen werden:

ART. NR. Abmessungen, mm Anwendung Material/Ausführung/Farbe
PAR150L

150x50x3

H=1050

 indoor Stahl + Epoxid-Spritzlackierung in ERGOX ECL001 oder ECL002*
PAR150ZL innen/außen Stahl + verzinkt + epoxidharzlackiert in ERGOX ECL001 oder ECL002*
PAR150SL innen/außen Edelstahl AISI 304

* Andere Farben auf Anfrage.

UNIVERSAL-ERGOX-SÄULE

Freistehende, kompakte Säule, die zur Montage von ERGOX-Waschanlagenzubehör und -halterungen verwendet werden kann (alle separat erhältlich):

  • Werkzeughalterung
  • Luftdruckpistolenhalterung
  • Abfallbehälter
  • Teppichklammer
  • Luftpumpe

Standardmäßig geliefert:

  • exkl. Halterungen, Zubehör und Verschlüsse
ART. NR. Material/Ausführung/Farbe Gewicht, kg Maße, cm
CNS101 Stahl, pulverbeschichtet in RAL9005* 14

12×12 (profil)

24×24 (Grundplatte)

H=130

* Andere Farben auf Anfrage.



Vorgefertigte Fundamente können bei Bedarf auch separat geliefert werden:

ART. NR. Beschreibung
FND101 Fundament für CNS101 mit Kabelmanagement (optional)

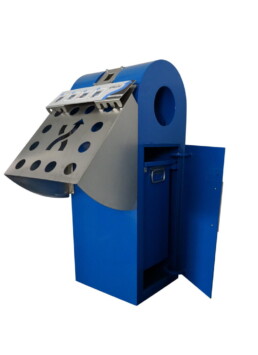

MULTIBOX

Moderne freistehende Box mit allem Zubehör in Reichweite.
Die kleine Öffnung für den Abfallbehälter verhindert, dass der Kunde große Mengen Müll zurücklässt.
Die Pulverbeschichtung in einer RAL-Farbe nach Wahl macht sie zu einem Blickfang in der modernen Waschanlage.

Standardlieferung inklusive:

  • eingebaute Halterung für Fugendüse (einfach oder doppelt)
  • eingebaute Luftdruckpistolenhalterung
  • Abfallbehälter 40L
  • Teppichklammer

Standardlieferung exklusive:

  • Fugendüse und Luftdruckpistole (separat erhältlich)



ART. NR. Beschreibung Abmessungen, BxTxH, cm Gewicht, kg Material/Ausführung/Farbe

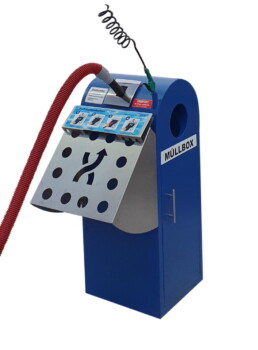

MLT001 Multibox mit Einzelhalterung für Fugendüse 43x74x107 75 Stahl, pulverbeschichtet in RAL-Farbe nach Wahl

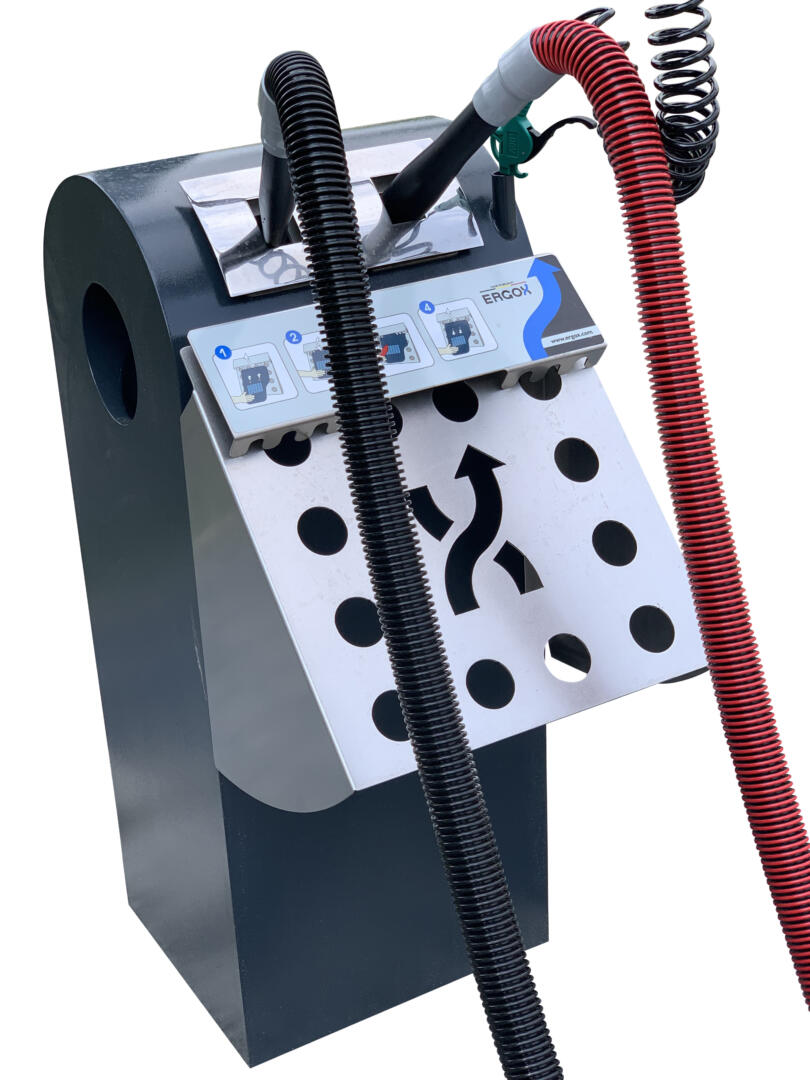

MLT002 Multibox mit doppelter Fugendüsenhalterung 43x74x107 75 Stahl, pulverbeschichtet in RAL-Farbe nach Wahl
